鋁型材展示架三根立柱交叉連接可使用的螺栓

文章出處：責任編輯：發布時間：2020-08-24 08:09:45 點擊數：- 【大 中 小】

之前也有介紹鋁型材展示架可用到哪些配件來連接？但是型材與型材之間是免不了三根型材交叉連接，鋁型材展示架在組裝時也有同樣的情況，為了不讓配件在連接時有重疊現象，一般會用到兩種螺栓來進行連接，這兩種螺栓能避開配件重疊情況，下面就一起來認識一下這款螺栓。

鋁型材展示架

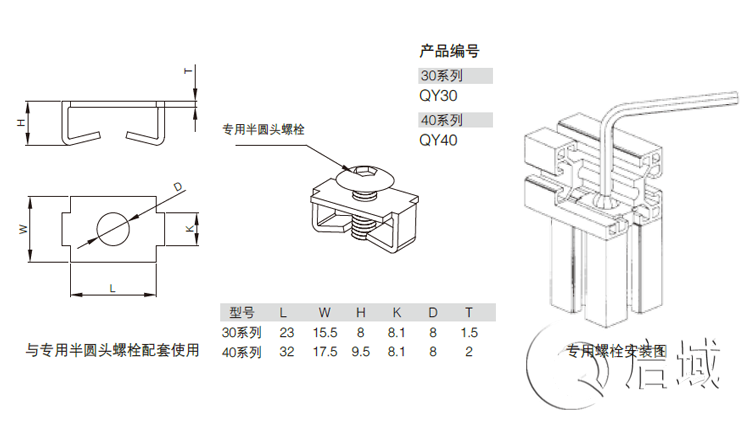

大家來看一下圖中鋁型材展示架，是不是整個架子的組裝，在每個連接點處都是三根型材相互連接，這樣才能有層次，這三根型材連接出，兩側的立柱型材在需要加橫梁的地方是需要進行打兩種孔，我們正面對的橫梁端面上是進行攻絲，對準立柱型材的位置是要打通孔，通孔是用扳手的，這位置使用的配件就是半圓頭螺栓配彈性口罩用，連接方法就圖下面這張圖，直接順槽口滑到孔的位置，用扳手直接擰緊，兩頭是一樣的操作，連接強度高，承載力度大。

彈性扣件

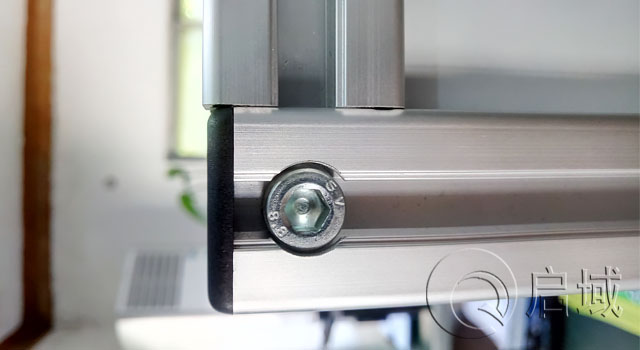

再來看圖一展示架兩側，中間是不是也有橫梁柱，這位置連接使用的就是內六角螺栓，立柱固定橫梁的位置加工的是沉頭孔，內六角螺栓專用連接處，這根橫梁柱兩側直接攻絲，螺栓直接連接就牢固了，在所有配件中，這款螺栓連接列，它的連接方式就下圖一所示：

內六角螺栓安裝圖

可以直接連接，也可以在型材上打孔搭配內置連接件使用，安裝圖如下圖二所示：

內置連接件安裝流程

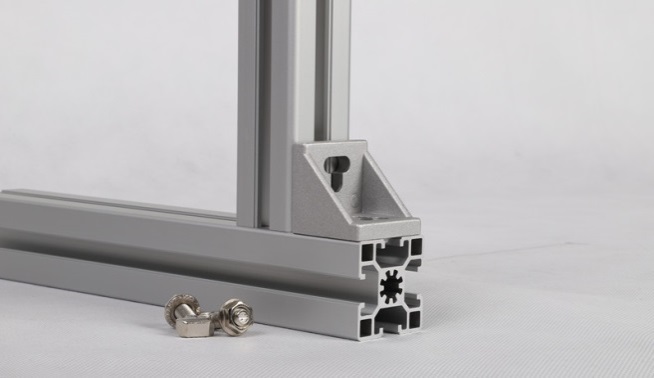

當然如果對外觀沒有要求的可以使用角件搭配T型螺栓+法蘭螺母，安裝方法就如下面這張圖所示：

角件安裝圖

鋁型材展示架三根立柱交叉連接可使用的螺栓上文有詳細給大家介紹，如果有不明白的小伙伴可以咨詢上海啟域金屬，10余年框架定制經驗，數10人團隊技術指導，可提供每種配件安裝視頻。
